Jakiś czas temu postanowiłem uporządkować nieco sytuację z UPS`ami w swojej szafe RACK. Wieżowego APC wysłałem do drugiego magazynu aby podtrzymywał i chronił sprzęt sieciowy, a jego miejsce dołożyłem dodatkowy moduł bateryjny do rackowego UPS`a. Poniżej ku pamięci kroki.

1. Wyłączam UPS`a i odłączam go od zasilania z sieci. Dodatkowo odpinam też wszystkie kable zasilające urządzeń podłączonych do UPS`a - dla świętego sposobu, na wypadek jakbym coś sknocił lub nastąpiłoby jakieś zdarzenie losowe. Następnie zdejmuję przedni panel oraz montuję szyny w szafie.



2. Umieszczam moduł bateryjny w szafie, tak jak na poniższym zdjęciu. Za pierwszym razem umieściłem moduł do góry nogami i miałem problemy z podłączeniem (dopiero w tym momencie zorientowałem się, żę coś jest nie tak). Także zwróć na to uwagę, aby nie musieć go ponownie wyciągać i obracać, szczególnie jeśli to robisz w pojedynkę jak ja - ten klamot waży ok. 45 kg więc jest co dźwigać. 😅



3. Zdejmuję przedni panel z modułu bateryjnego i wyłamuję plastikowe zaślepki z wycięć przygotowanych na kable (to samo powtarzam na panelu samego UPS`a).



4. Ustawiam kabel na odpowiednim miejscu i montuję panel w UPS`e. Następnie podpinam moduł do UPS`a, ustawiam kable i montuję panel zestawu bateryjnego.

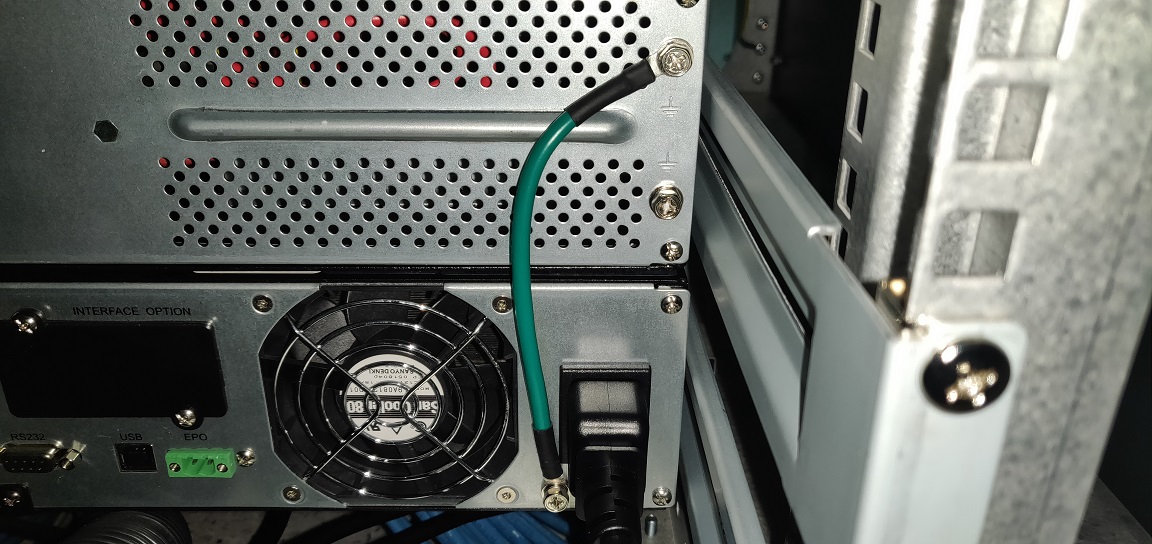

5. Dalej z tyłu zestawu podpinam uziemienie.



6. Podłączam UPS`a do prądu (na ten moment nic nie podłączam do UPS`a - zrobię to dopiero po zakończonej konfiguracji) i uruchamiam w celu ustawienia ilości podłączonych dodatkowych modułów bateryjnych oraz ustawienia grupy gniazd wyjściowych:
   1. Przytrzymuję przez ok. 3s przycisk  ↵  w celu wejścia do ustawień.
   2. Przyciskiem  ⭥ , wybieram pozycję "EbM" i zatwierdzam wybór przyciskiem  ↵ , następnie przyciskiem  ⭥  wybieram odpowiednią ilość posiadanych modułów i zatwierdzam wybór przyciskiem  ↵.
   3. Dalej przyciskiem  ⭥  wybieram pozycję "LS1" i zatwierdzam wybór przyciskiem  ↵ , następnie przyciskiem  ⭥  zmieniam wartość z 0 na 1 i zatwierdzam wybór przyciskiem  ↵  i ponawiam czynność dla pozycji "LS2".
   4. Przytrzymuję przez ok. 3s przycisk  ↵  w celu wyjścia z ustawień.
